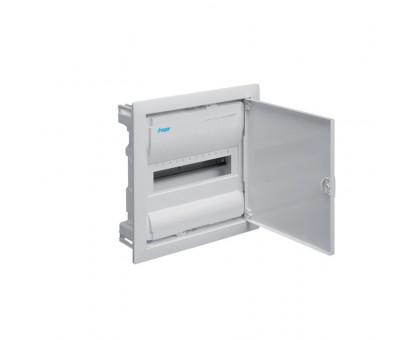

Щит на 12 модулей внутренней установки Hager Volta VU12UA

При строительстве новых и реконструкции существующих жилых зданий часто требуются компактные электрические щиты. Малые распределительные щиты volta являются идеальным решением благодаря простоте монтажа и многообразию вариантов исполнения. Новая конструкция панели для ввода кабелей, лицевой крышки и боковых стенок щита увеличили место для монтажа проводов на 30%. Технология QuickConnect позволяет легко и надежно подключать проводники PE и N..

Электрический щиток на 12 модуля VU12UA может быть расширен до 14 модулей, что очень удобно при последующей модернизации.

Технические характеристики VU12UA:

• Степень защиты IP : 30
• Класс защиты : II
• Количество модулей : 12 + 2 дополнительных
• Тип монтажа : Скрытый
• Клемма PE/N : PE-14х1,5-4мм2+4х1,5-25mm2, N-16х1,5-4мм2+4x1,5-25mm2 (в комплекте не идет)
• Габаритные размеры - ширина : 348 мм
• Габаритные размеры - высота : 356,5 мм
• Габаритные размеры - глубина : 89 мм
• Размеры ниши в стене В х Ш х Г : 340х335х90 мм
• Материал корпуса : пластик
• Материал рамки и дверцы : Оцинкованная сталь(порошковая покраска)

Дверь устанавливается заподлицо с рамкой на внутренних шарнирах, с возможностью перевешивания внутри рамки без использования инструментов

Встроенный модуль для запирания (защёлка) с потайной рукояткой, возвращающейся в исходное положение после пользования (замок может быть вставлен в модуль запирания без демонтажа)

RAL9010 (чистый белый). Окрашены стальные дверь и рамка. Возможны другие цвета по специальному заказу.

Ввод кабеля

- сверху/снизу

Выдвижные фланж панели (вводные панели), гребёнка для привязывания кабелей в стандартной комплектации. В щите достаточно пространства для ввода кабелей сверху и снизу

- сбоку

Слева и справа вверху по одной разметке отв. Ø 25 мм,  начиная с 2-рядного добавляются предварительные разметки слева и справа между рядами устройств под отв. Ø 25 мм

- с тыльной стороны стенной коробки

В верхней части стенной коробки разметка 2-х рядов  отверстий по 3 x Ø 25 мм, из которых 3 x Ø 25 мм готовы к выбиванию, в нижней части разметка одного ряда отверстий 4 x Ø 25 мм

Выравнивание рамки под уровень штукатурки - в пределах максимум 15 мм.

Механическая прочность

Корпуса испытаны на механическую стойкость к удару в соответствии с EN 50102 / A1. Указанная механическая стойкость действительна для всего корпуса, за исключением

областей корпуса, исключенных в соответствии с вышеуказанной нормой из ударных испытаний (например, кабельных вводов). Энергия нагрузки (= энергия удара), заложенная при испытании, составляет 2 Нм. Это соответствует IK-коду: IK07

Испытания раскалённой проволокой

Части, несущие активные проводники: 960°С / 30 с другие изолирующие детали с функцией безопасности (в

соответствии со стандартом на данную продукцию):

- Для распределительных щитов, монтируемых в монолитные и кирпичные стены: 650°C / 30 с

- Для щитов, монтируемых в полые стены и тонкие перегородки: 850°C / 30 с
