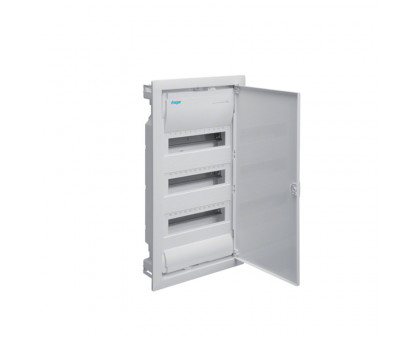

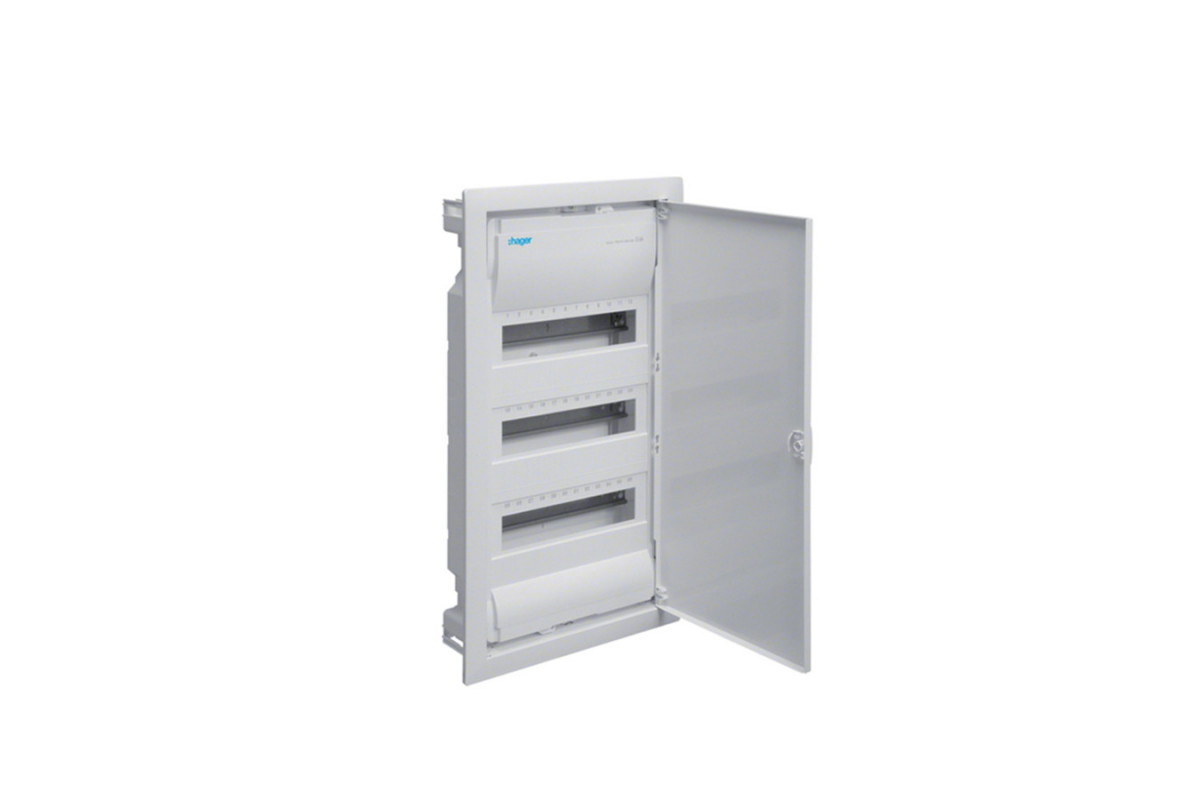

Щит на 36 модулей внутренней установки Hager Volta VU36UA

При строительстве новых и реконструкции существующих жилых зданий часто требуются компактные электрические щиты. Малые распределительные щиты volta являются идеальным решением благодаря простоте монтажа и многообразию вариантов исполнения. Новая конструкция панели для ввода кабелей, лицевой крышки и боковых стенок щита увеличили место для монтажа проводов на 30%. Технология QuickConnect позволяет легко и надежно подключать проводники PE и N.

Электрощит на 36 модулей VU36UA может быть расширен до 42 модулей. Это весомый аргумент при выборе щита, так как это легко позволяет увеличить начинку щита без замены его корпуса.

Технические характеристики VU36UA:

• Степень защиты IP : 30
• Класс защиты : II
• Количество модулей : 36 + 6 дополнительных
• Тип монтажа : Скрытый
• Клемма PE/N : PE-17х1,5-4мм2+5x1,5-25mm2, N-19х1,5-4мм2+5x1,5-25mm2 (в комплекте не идет)
• Габаритные размеры - ширина : 348 мм
• Габаритные размеры - высота : 630 мм
• Габаритные размеры - глубина : 99 мм
• Размеры ниши в стене В х Ш х Г : 567х330х90 мм
• Материал корпуса : пластик
• Материал рамки и дверцы : Оцинкованная сталь(порошковая покраска)

Дверь устанавливается заподлицо с рамкой на внутренних шарнирах, с возможностью перевешивания внутри рамки без использования инструментов

Встроенный модуль для запирания (защёлка) с потайной рукояткой, возвращающейся в исходное положение после пользования (замок может быть вставлен в модуль запирания без демонтажа)

RAL9010 (чистый белый). Окрашены стальные дверь и рамка. Возможны другие цвета по специальному заказу.

Ввод кабеля

- сверху/снизу

Выдвижные фланж панели (вводные панели), гребёнка для привязывания кабелей в стандартной комплектации. В щите достаточно пространства для ввода кабелей сверху и снизу

- сбоку

Слева и справа вверху по одной разметке отв. Ø 25 мм,  начиная с 2-рядного добавляются предварительные разметки слева и справа между рядами устройств под отв. Ø 25 мм

- с тыльной стороны стенной коробки

В верхней части стенной коробки разметка 2-х рядов  отверстий по 3 x Ø 25 мм, из которых 3 x Ø 25 мм готовы к выбиванию, в нижней части разметка одного ряда отверстий 4 x Ø 25 мм

Выравнивание рамки под уровень штукатурки - в пределах максимум 15 мм.

Механическая прочность

Корпуса испытаны на механическую стойкость к удару в соответствии с EN 50102 / A1. Указанная механическая стойкость действительна для всего корпуса, за исключением

областей корпуса, исключенных в соответствии с вышеуказанной нормой из ударных испытаний (например, кабельных вводов). Энергия нагрузки (= энергия удара), заложенная при испытании, составляет 2 Нм. Это соответствует IK-коду: IK07

Испытания раскалённой проволокой

Части, несущие активные проводники: 960°С / 30 с другие изолирующие детали с функцией безопасности (в

соответствии со стандартом на данную продукцию):

- Для распределительных щитов, монтируемых в монолитные и кирпичные стены: 650°C / 30 с

- Для щитов, монтируемых в полые стены и тонкие перегородки: 850°C / 30 с
